[3CX Phone System]====SIP====[SIP|Vega200|E1]====ISDN PRI====[TDM PBX]
(192.168.0.4) (192.168.0.12)
Согласно нашей схеме, ip адрес шлюза Vega 200 192.168.0.12, ip адрес станции 3CX Phone System 192.168.0.4.
Рассмотрим пошаговую настройку шлюза:

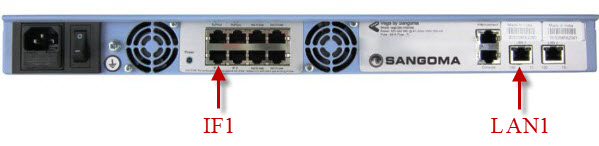

1. Подключите шлюз Vega 200 к локальной сети, для этого используйте интерфейс LAN1:
![](https://static.tildacdn.com/tild6430-6361-4164-a536-643562303162/interfaces.jpg)

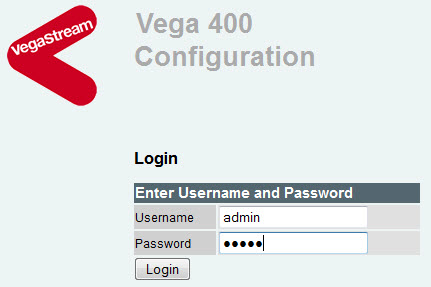

По умолчанию шлюз настроен на получение адреса по dhcp. В строке браузера введите ip-адрес шлюза, откроется страница аутентификации:
![](https://static.tildacdn.com/tild3639-3932-4362-b236-373063336238/login.jpg)
По умолчанию Username: admin, Password: admin.

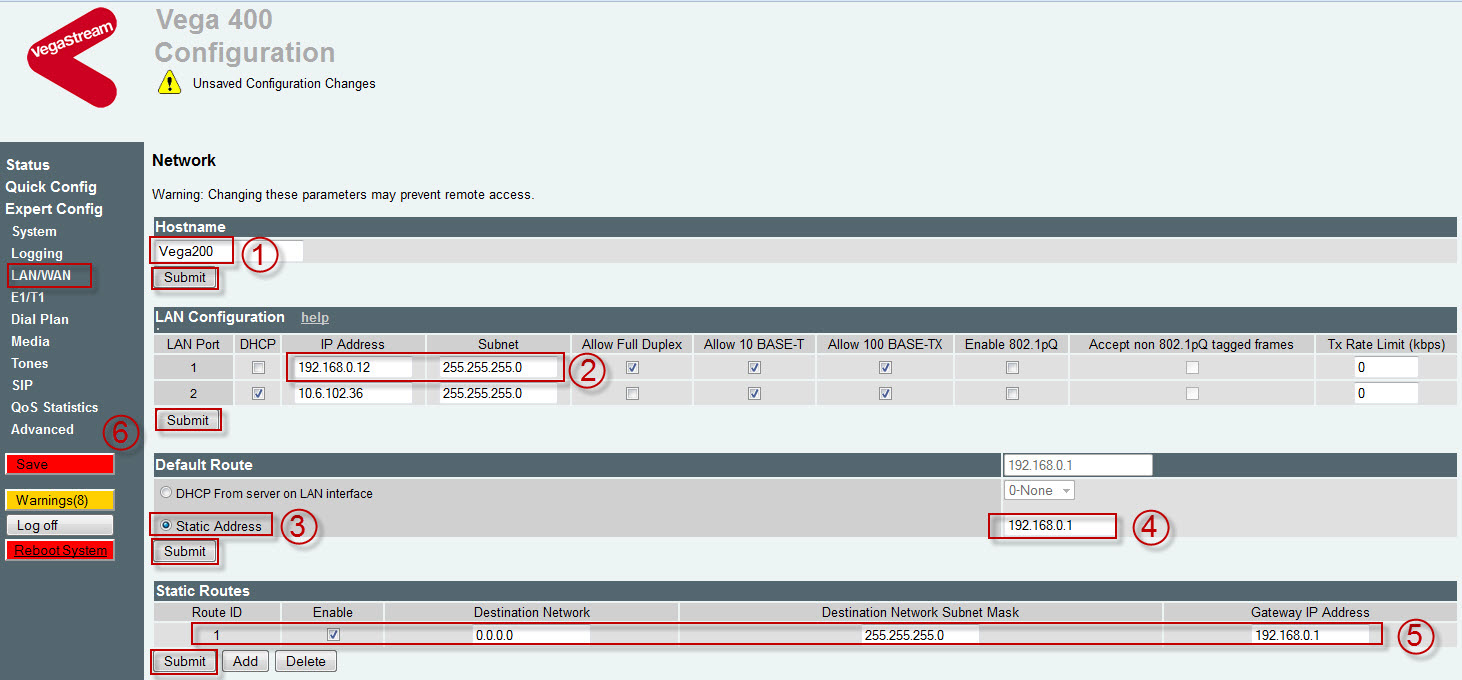

2. Перейдите в настройки LAN/WAN и задайте статический ip-адрес шлюза, а так же маршрут по умолчанию. Каждое изменение конфигурации следует подтверждать нажатием кнопки Submit, в конце нажмите Save:
![](https://static.tildacdn.com/tild6164-6635-4062-b865-396432656361/lan_config_big.jpg)

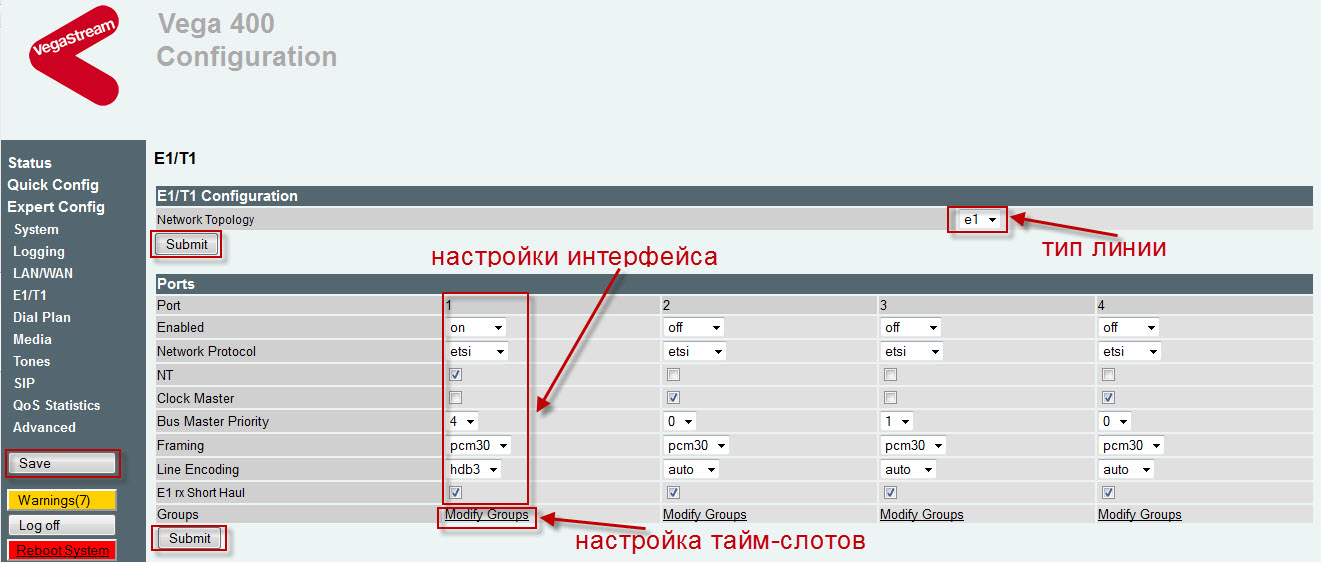

3. Перейдите в настройки интерфейса Е1/Т1. Задайте параметры интерфейса: источник синхронизации, тип кодировки, и т.д.
![](https://static.tildacdn.com/tild3538-3363-4366-b935-356665306535/e1t1.jpg)

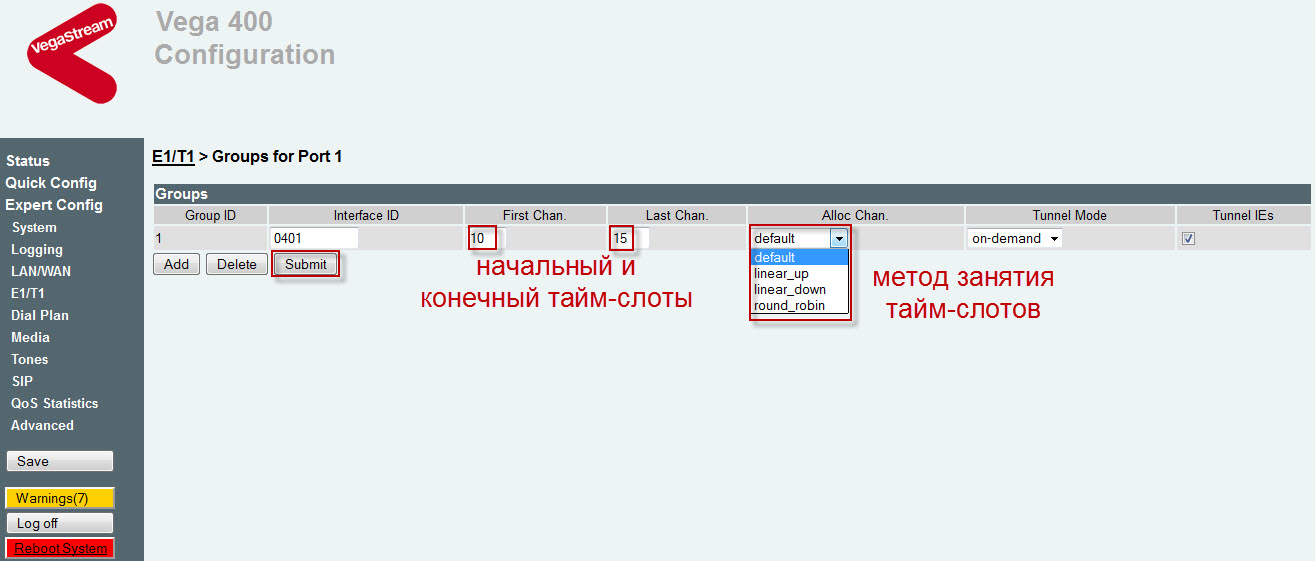

Если вы используете не все тайм-слоты в потоке, а, к примеру, с 10 по 15, настроить это можно в поле Groups ->Modify Groups. Там же можно указать порядок занятия тайм-слотов.
![](https://static.tildacdn.com/tild3337-6261-4637-b662-656634313966/time_slot.jpg)
Далее, к интерфейсу IF1 шлюза Vega 200 подключите стыкуемую АТС. NB: Учтите, что при переключении режима работы NT - TE интерфейса IF1 автоматически изменяется распиновка контактов RJ-45 ( [1,2]Rx,[4,5]Tx [4,5]Rx,[1,2]Tx ).
4. В разделе VoIP/PSTN шлюзы консоли управления 3CX Phone System создайте новое устройство, для этого нажмите кнопку Добавить Шлюз.

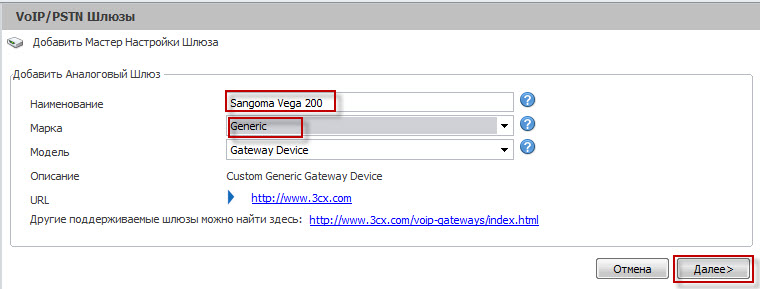

5. Укажите имя устройства и выберите марку Generic из списка поддерживаемых устройств.
![](https://static.tildacdn.com/tild3963-3134-4233-b561-636633353334/add.jpg)

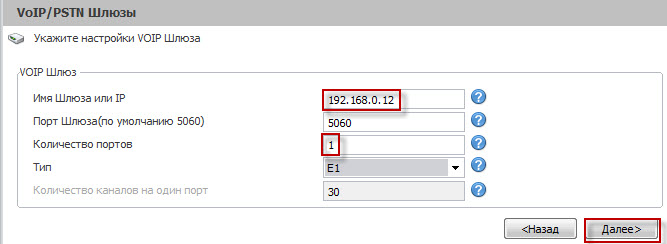

6. Задайте IP адрес шлюза и укажите количество портов Е1/Т1
![](https://static.tildacdn.com/tild3833-3534-4666-a266-613163343734/add2.jpg)

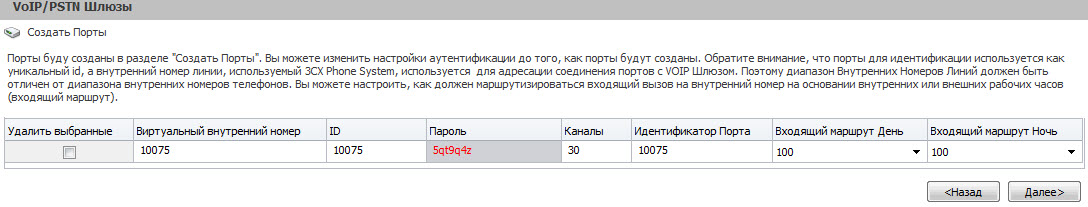

7. Нажмите Далее и переедите к разделу выбора портов.
![](https://static.tildacdn.com/tild3065-6561-4632-a561-386466643365/ports.jpg)
8. Настройте Исходящее правило и нажмите Конец.

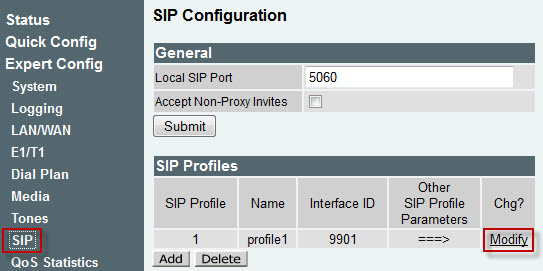

9. Перейдите в web-интерфейс шлюза Sangoma, раздел SIP -> SIP Profiles и нажмите Modify.
![](https://static.tildacdn.com/tild3334-3164-4634-a537-633535396532/sip_configuration.jpg)

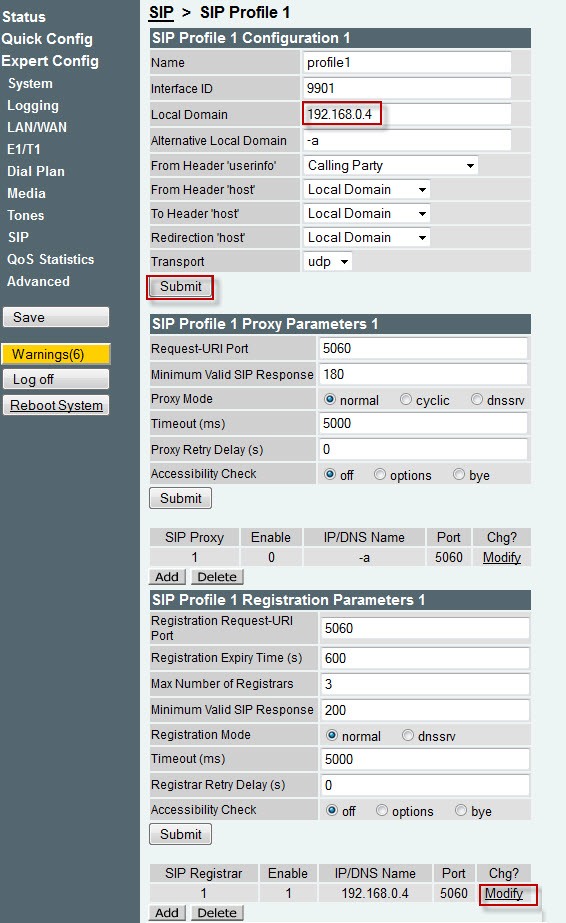

В поле Local Domain задайте ip-адрес 3CX Phone System и нажмите Submit.
![](https://static.tildacdn.com/tild6163-3536-4133-b735-346133656530/sip_settings_1.jpg)

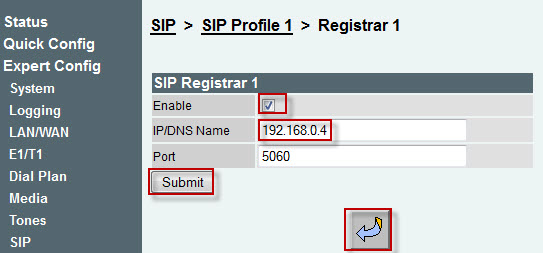

Ниже, в разделе SIP Profile 1 Registration Parameters 1 нажмите Modify и добавьте адрес sip-сервера регистрации:
![](https://static.tildacdn.com/tild3739-3964-4239-a236-666466386534/registar.jpg)

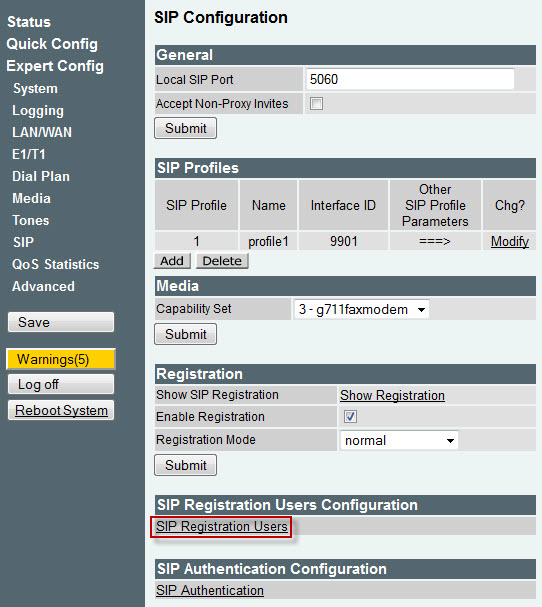

10. Далее, на основной странице настройки SIP перейдите к разделу SIP Registration Users:
![](https://static.tildacdn.com/tild6265-3531-4336-a132-616234616634/sip_configuration2.jpg)

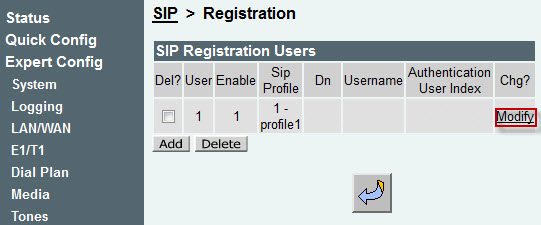

В появившемся окне нажмите Modify и введите ID транка для подключения к 3CX Phone System:
![](https://static.tildacdn.com/tild3235-3137-4462-a261-343461663164/registration.jpg)

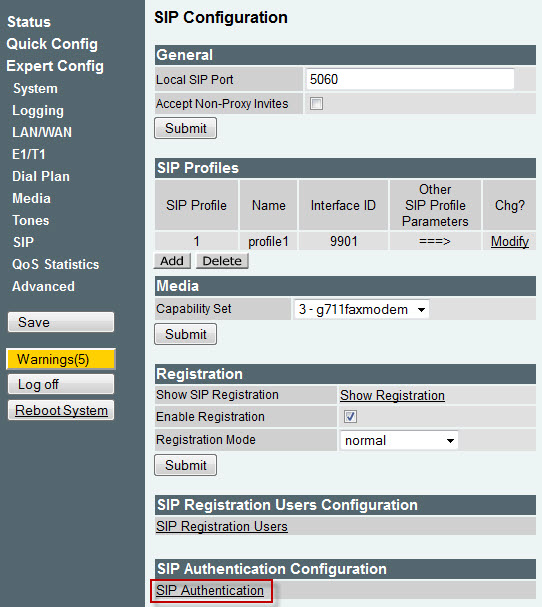

11. Затем на странице настройки SIP перейдите к разделу SIP Authentication:
![](https://static.tildacdn.com/tild6231-3832-4262-b861-663934363833/sip_configuration3.jpg)

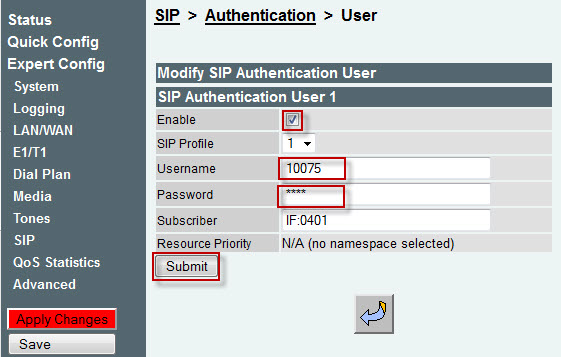

В появившемся окне нажмите Modify и введите ID и Пароль для подключения к 3CX Phone System:
![](https://static.tildacdn.com/tild3365-3232-4638-a562-323037326532/sip_auth.jpg)

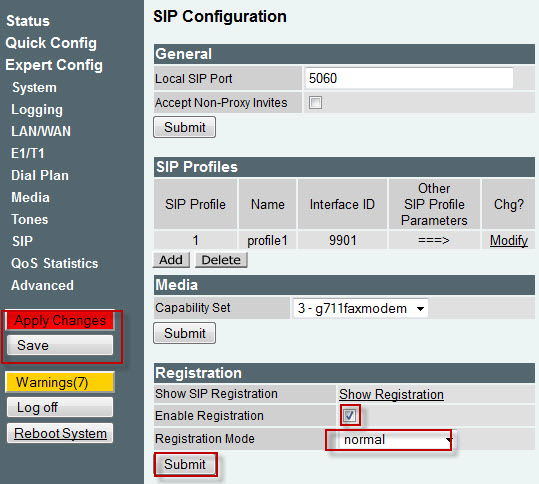

Затем в разделе Registration разрешите регистрацию:
![](https://static.tildacdn.com/tild3831-3639-4663-b561-616134346265/sip_configuration4.jpg)

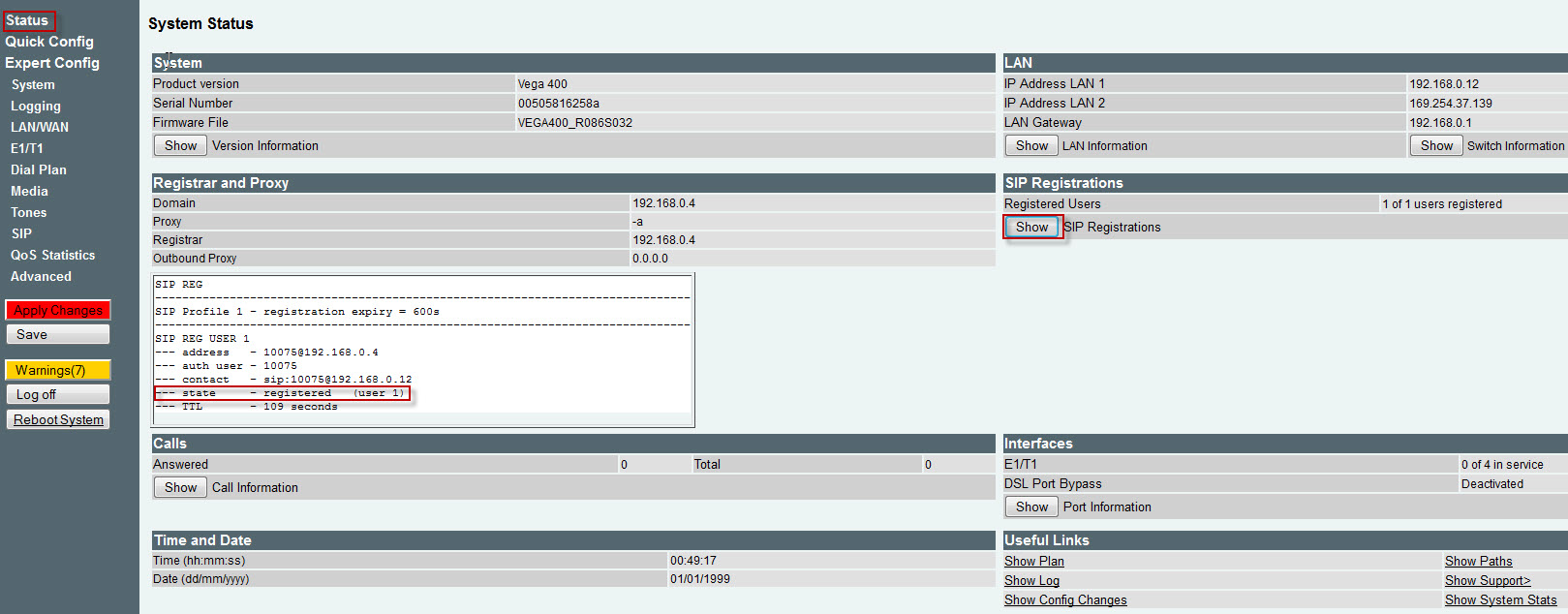

Сохранит все изменения, при необходимости перезагрузите шлюз, после чего можно будет проверить статус регистрации:
![](https://static.tildacdn.com/tild6465-3530-4431-b538-643564643536/sip_registration_sta.jpg)
Шлюз успешно зарегистрировался на станции.

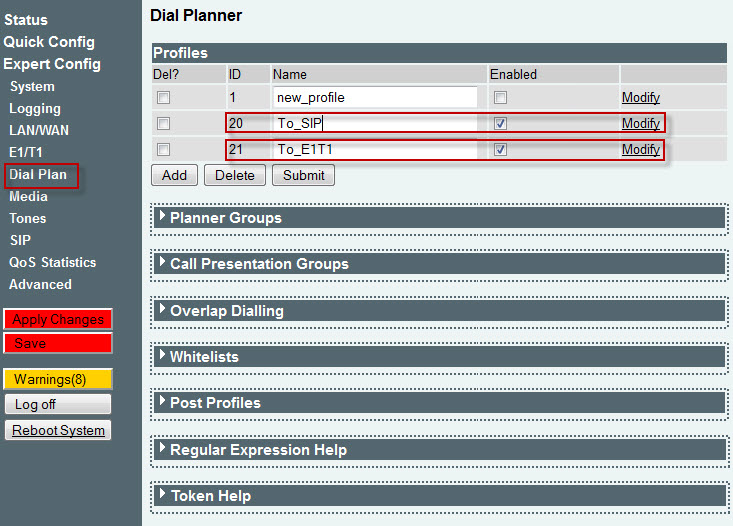

12. Осталось настроить правила трансляции вызовов E1 -> SIP и SIP ->E1, это производится в разделе Dial Plan.
![](https://static.tildacdn.com/tild3833-6166-4665-a565-666439373438/Dial_planner.jpg)

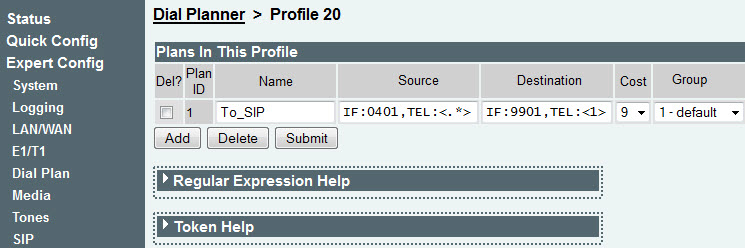

По умолчанию на шлюзе настроено два номерных плана: To_SIP и To_E1T1. Нажмите Modify, чтобы проверить правило To_SIP:
![](https://static.tildacdn.com/tild6264-3736-4165-b538-396232663436/profile_To_SIP.jpg)
Здесь описывается номерной план, разрешающий набор номера любой длины и маршрутизирующий звонки через АТС 3CX Phone System без какой либо модификации набранного номера.

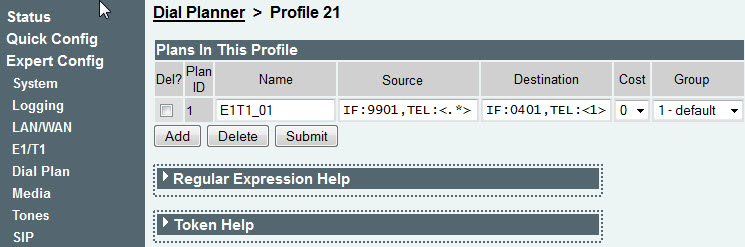

Аналогично выглядит номерной план, разрешающий набор номеров любой длины на 3CX Phone System и маршрутизирующий их через интерфейс Е1:
![](https://static.tildacdn.com/tild3032-6639-4135-a630-323739313936/Dial_planner_E1.jpg)
Подробнее о планах набора номера и о способах модификации номера можно почитать здесь.
