Настройка шлюза Grandstream HT-503

Рассмотрим подключение к системе 3CX АТА адаптера Grandstream HT-503 (Handy Tone).

Данный адаптер незаменим при подключении к телефонной сети общего пользования небольших компаний и филиалов. Он имеет один полноценный FXO порт, к которому можно подключить внешнюю городскую линию, и один FXS порт, в который включается аналоговый телефон или факс. Прошивка Grandstream HT-503 - 1.0.3.20.

Итак, перейдем к настройке связки 3CX Phone System и Grandstream HT-503.

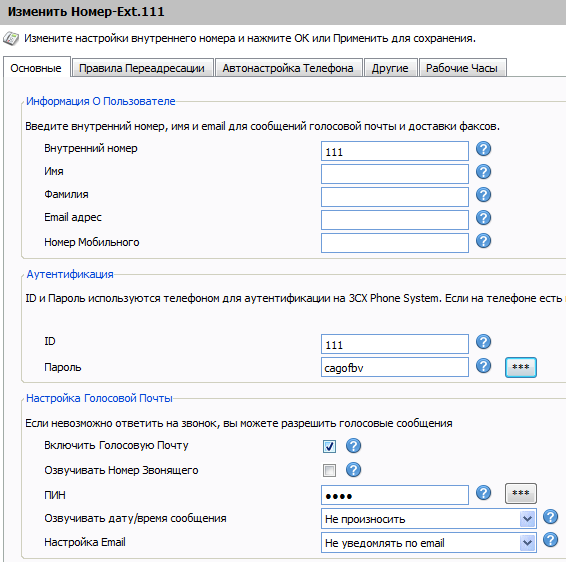

Вначале создадим Внутренний номер в 3CX. Пусть это будет номер 111.

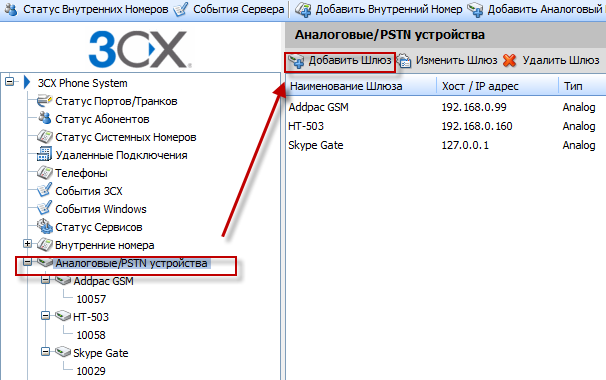

Затем создадим Аналоговое/PSTN-устройство (аналоговый шлюз).

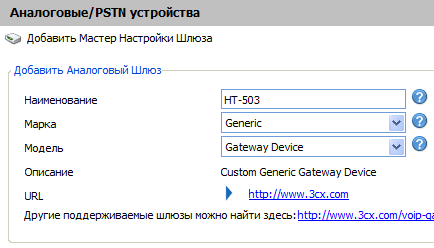

Укажите наименование шлюза, например HT-503.

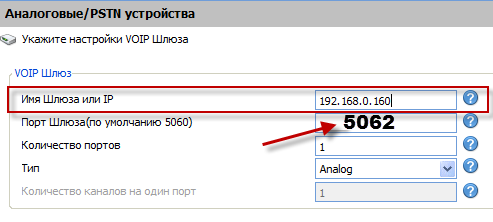

Укажите IP адрес, который планируется присвоить шлюзу.

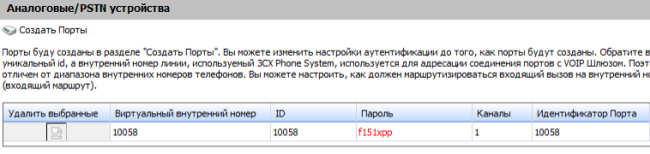

Обратите внимание на значения ID и Пароль, они будут нужны при дальнейшей настройке.

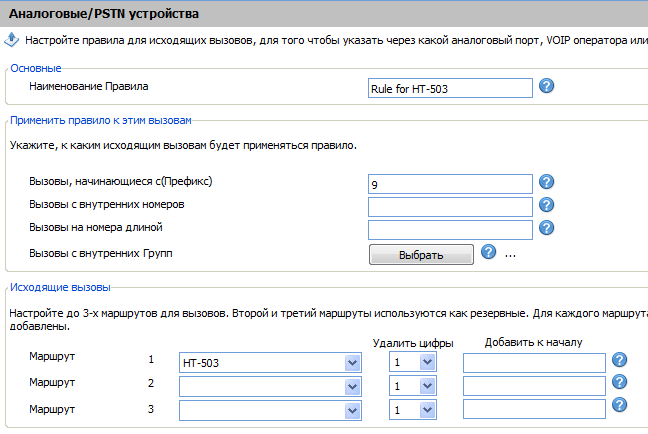

Создайте исходящее правило.


На этом настройка 3СX Phone System завершена. Перейдем к настройке Grandstream HT503.

Прежде всего нужно знать, что HT503 включается в локальную сеть через WAN порт. Но, по умолчанию, WEB доступ к настройкам устройства через WAN порт закрыт. Поэтому, прежде чем начать настройку, нужно подключить телефонный аппарат к FXS порту HT503 и нажать следующие комбинации клавиш:

  • Наберите *** – войдите в интерактивное меню
  • Наберите 12 и 9 – включите доступ к WEB интерфейсу через WAN и положите трубку
  • Снимите трубку и снова наберите 99 и 9 – перегрузите устройство

Шлюз HT503 готов к настройке через WAN интерфейс. Чтобы узнать IP адрес WAN интерфейса, наберите в интерактивном меню *** и 02.

Теперь следует обновить прошивку. Войдите в интерфейс HT503 с паролем admin. Если устройство имеет доступ в Интернет, обновить прошивку очень просто. В разделе Advanced Settings установите параметры сервера обновлений, как показано на рисунке и перегрузите Grandstream HT 503.


Внимание! Устройство может обновлять прошивку через Интернет до 15 минут! В это время индикаторы WAN и LAN будут мигать. После завершения обновления мигание прекратиться и HT 503 перегрузится. Снова зайдите в WEB интерфейс.

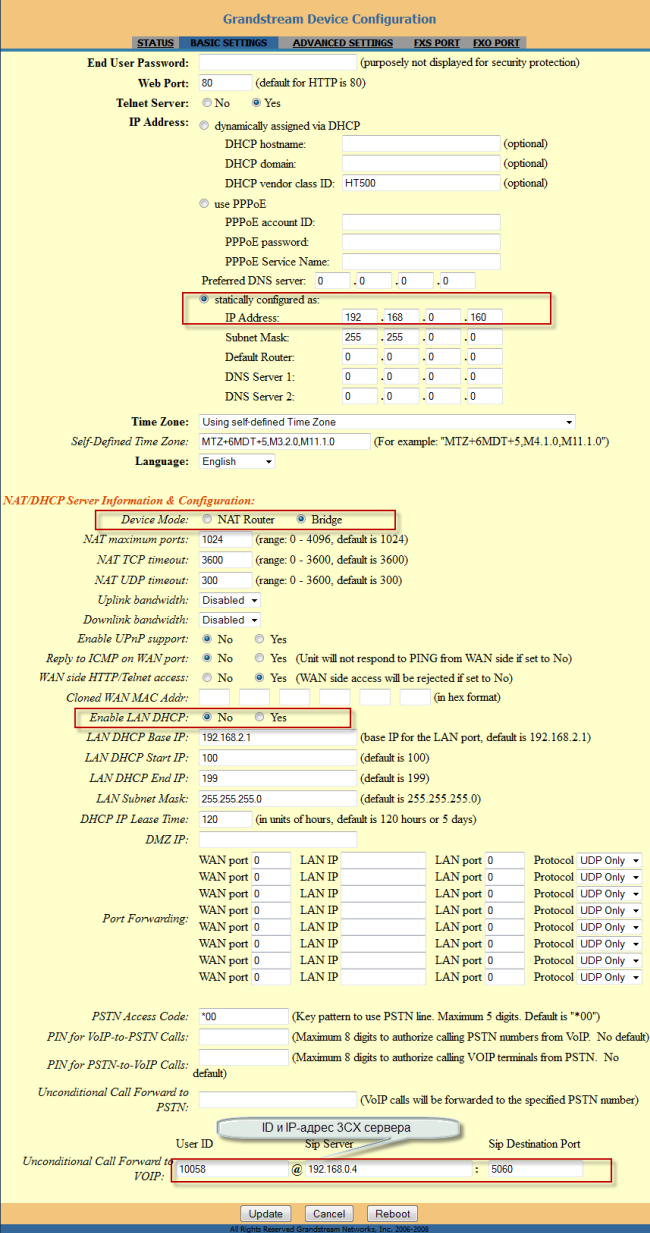

В разделе BASIC SETTINGS установите параметры, как показано на рисунке.

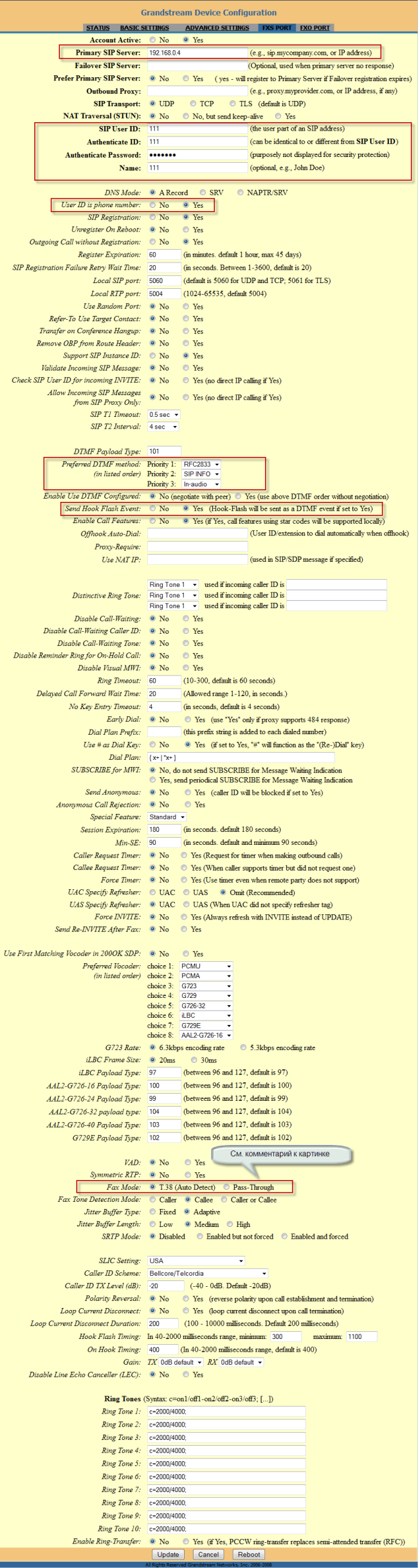

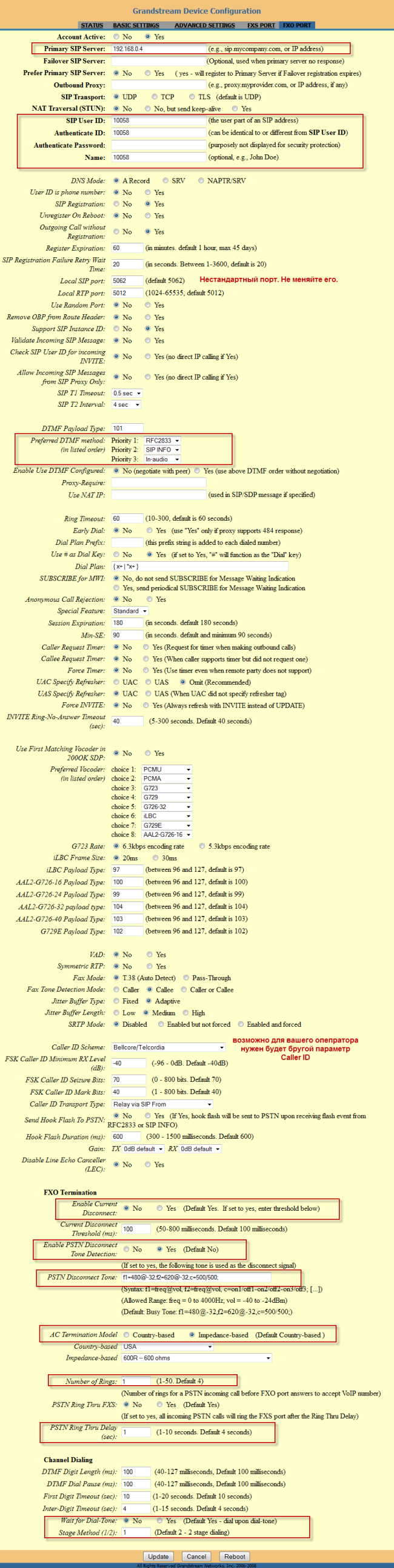

В разделе FXS PORT установите значения, как показано на рисунке.


Параметр Fax Mode зависит от ваших задач:

* Если к FXS порту подключен телефон или факс аппарат в автоматическом режиме, оставьте параметр T.38 (Auto Detect)
* Если к FXS порту подключен факс аппарат для ручного приема / факсов, когда требуется поговорить с абонентом до или после приема / передачи, установите параметр в Pass – Through

В разделе FXO PORT установите значения, как показано на рисунке.
PSNT Disconnect Tone -f1=425@-24,f2=0@-24,c=350/350;

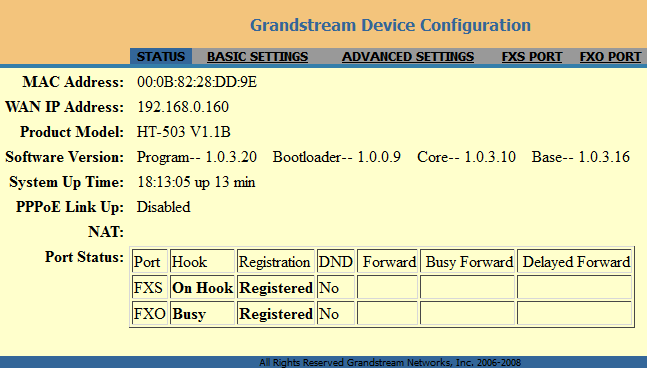

В разделе STATUS убедитесь, что HandyTone успешно подключился к серверу 3CX.

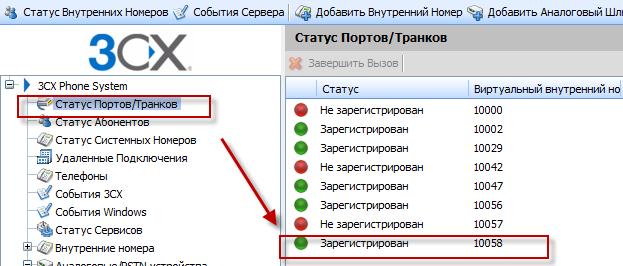

Проверяем статус порта и абонента на 3CX.


На этом настройка адаптера Grandstream HT 503 завершена!
